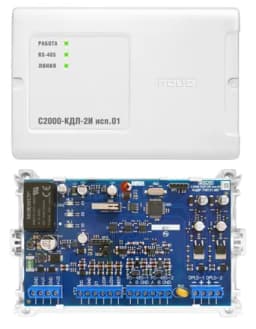

Контроллер двухпроводной линии с гальванической развязкой С2000-КДЛ-2И исп.01 Bolid

Контроллер двухпроводной линии С2000-КДЛ-2И исп.01 от компании Bolid представляет собой современное устройство, предназначенное для организации систем безопасности и автоматизации. Этот контроллер обеспечивает возможность подключения до 127 автономных устройств (АУ) и идеально подходит для установки в различных объектах — от малых офисов до крупных промышленных предприятий. Особенностью данной модели является наличие гальванической развязки, что существенно повышает уровень надежности и защиты всего оборудования от внешних факторов.

С2000-КДЛ-2И функционирует на двухпроводной линии, обеспечивая длинные расстояния подключения: до 600 метров при сечении проводов 0,75 мм² и до 700 метров при сечении проводов 0,9 мм². Это делает устройство идеальным для установки в больших помещениях и на разбросанных территориях.

Устройство функционирует в широком диапазоне напряжений питания от 10,2 В до 28,4 В постоянного тока, что подтверждает его универсальность и широкие возможности применения. Ток потребления контроллера остается на низком уровне: не более 80 мА при 12 В и 40 мА при 24 В, что позволяет использовать его в течение продолжительного времени без значительных затрат энергии.

Контроллер обладает высокими показателями гальванической изоляции, максимальное напряжение которой составляет 500 В, а минимальное сопротивление изоляции — 20 МОм. Это гарантирует безопасность и долговечность устройства при длительной эксплуатации.

Кроме того, контроллер оснащен одним входом для внешнего считывателя электронных идентификаторов (ЭИ), поддерживающим разные интерфейсы, такие как Dallas Touch Memory (1-Wire, µ-LAN), Wiegand и ABA-Track II. Управление светодиодами считывателя и звуковым сигнализатором осуществляется с помощью логических уровней "+5В КМОП", что позволяет эффективно контролировать состояние системы.

С2000-КДЛ-2И способен запомнить до 512 ключей Touch Memory (iButton), карт или кодов, а также обладает энергозависимым буфером событий на то же количество записей. Это позволяет контроллеру вести учёт событий и производить анализ действий пользователей.

Система индикации состояния контроллера представлена тремя светодиодными индикаторами (работа, RS-485 и ДПЛС), что упрощает мониторинг работы устройства. Датчик вскрытия корпуса дополнительно повышает уровень безопасности, предотвращая несанкционированный доступ к контроллеру.

Технические характеристики:
- Количество подключаемых АУ: 127
- Длина двухпроводной линии:
- 600 метров при сечении 0,75 мм²
- 700 метров при сечении 0,9 мм²
- Напряжение питания: от 10,2 В до 28,4 В постоянного тока
- Ток потребления (без учета потребления АУ):
- при напряжении питания 12 В: 80 мА
- при напряжении питания 24 В: 40 мА
- Ток потребления в дежурном режиме (127 АУ по 0,5 мА каждая):
- при 12 В: 160 мА
- при 24 В: 80 мА
- Максимальное напряжение гальванической изоляции: 500 В
- Минимальное сопротивление гальванической изоляции: 20 МОм
- Внешний считыватель ЭИ: 1 вход
- Интерфейс считывателей: Dallas Touch Memory, Wiegand и ABA-Track II
- Управление светодиодами считывателя: 2 LED (красный, зеленый) с током 10 мА
- Уровень сигнала звукового сигнализатора: +5В КМОП
- Память ключей: 512
- Энергонезависимый буфер событий: 512
- Световая индикация: 3 индикатора (работа, RS-485, ДПЛС)
- Датчик вскрытия: микропереключатель
- Коммуникационный порт: RS-485, протокол Орион
- Количество линий RS-485: 2
- Готовность к работе после включения: не более 15 с
- Рабочий диапазон температур: от -30 до +55 °C
- Относительная влажность: до 98% при +25 °C
- Степень защиты корпуса: IP40
- Габаритные размеры: 156×107×39 мм
- Масса прибора: не более 0,3 кг
- Средний срок службы: 10 лет
- Программирование: программа UProg.exe
- Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
- Тип монтажа: настенный навесной или на DIN-рейку

Контроллер С2000-КДЛ-2И от компании Bolid — это надежное и высококачественное решение для управления системами безопасности, которые требуют высокого уровня защиты и надежности в эксплуатации. С широкими возможностями подключения и контроля, он становится незаменимым инструментом для обеспечения безопасности объектов.
