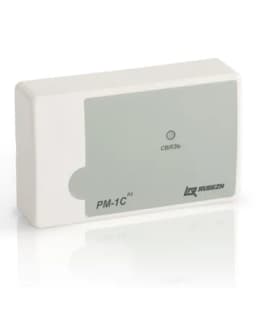

Модуль релейный адресный Рубеж РМ-1С-R3

Адресный релейный модуль является программируемым устройством, предназначенным для управления исполнительными устройствами в составе адресной системы пожарной сигнализации. Работает под управлением приемно-контрольного прибора «Рубеж» с протоколом R3.



Технические характеристики

• Питание:

• Питание от адресной линии связи (АЛС)

• Ток потребления: не более 0.87 мА

• Коммутируемые параметры:

• Ток при 24В: до 5А

• Ток при 230В: до 5А

• Количество релейных выходов: 1

• Физические характеристики:

• Степень защиты: IP30

• Масса: не более 250 г

• Размеры: 125×84×37 мм

• Средний срок службы: 10 лет

• Условия эксплуатации:

• Диапазон температур: от -25°C до +55°C

• Наличие светодиодной индикации

• Возможность установки на DIN-рейку (планка приобретается отдельно)



Функциональные возможности

• Управление реле:

• Включение по различным событиям в системе

• Возможность программирования с ПК или приемно-контрольного прибора

• Передача состояний системы на стороннее оборудование

• Поддерживаемые события:

• Пожар

• Внимание

• Включение автоматики МПТ

• Включение модуля пожаротушения

• Тревога

• Постановка/снятие с охраны

• Сработка устройств (АМ-1Т, МДУ-1, ШУЗ)



Области применения

• Системы безопасности:

• Управление исполнительными устройствами

• Вневедомственная охрана

• Охранная сигнализация

• Управление инженерным оборудованием

• Интеграция:

• Включение в состав адресной системы

• Передача сигналов на приемно-контрольный прибор

• Управление АСУТП

• Взаимодействие со сторонним оборудованием



Особенности конструкции

• Индикация:

• Наличие связи с приемно-контрольным прибором

• Индикация включенного состояния реле

• Подключение:

• Питание и передача сигналов по униполярной адресной линии связи

• Возможность установки на DIN-рейку

• Простота монтажа



Особенности эксплуатации

• Важные моменты:

• Регулярная проверка работоспособности

• Контроль состояния контактов

• Проверка качества сигнала

• Тестирование всех режимов работы

• Контроль температуры эксплуатации

• Проверка надежности креплений
