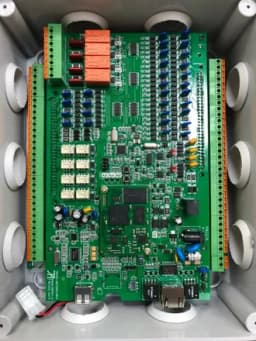

Концентратор универсальный Текон-Автоматика КУН-IP8

Концентратор универсальный-IP8 - представляет собой программно-аппаратное изделие, решающее задачи:

·         организации двусторонней переговорной связи абонент-диспетчер;

·         получения информации от дискретных датчиков (контроля состояния лифтов, контроля затопления, задымления, доступа и т.п.), температурных датчиков;

·         управления оборудованием;

·         обмена информацией с устройствами, подключаемыми по интерфейсам RS-485;

·         обмена информацией с RS-концентраторами.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

КУН-IP8 должен эксплуатироваться в служебных и рабочих помещениях, обеспечивающих допустимые рабочие характеристики. К таким помещениям относятся:

·         машинные помещения,

·         электрощитовые, т.д.



Не допускается:

·         механическое повреждение устройства;

·         прямое попадание жидкости и химических веществ на устройство;

·         интенсивное воздействие пыли, тепла и солнечного света на оборудование;

·         самостоятельный ремонт оборудования, за исключением случаев, оговоренных с производителем.



Ремонт КУН-IP8 необходимо осуществлять в Текон-Автоматика.

КУН-IP8 работает от напряжения 220В переменного тока. При установке и работе необходимо соблюдать технику электробезопасности.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

·         Интерфейс концентратора

Основной:

- Ethernet 10/100 (10BASE-T/100BASE-TX)

Дополнительно:

- RS-485 -1 с гальванической развязкой

- RS-485 -2 с гальванической развязкой (присутствует у концентраторов выпускаемых с 2020г)

- USB-2.0 (возможность подключения Wi-Fi адаптера)

- MicroSD (опционально)



·         Протокол работы: HTTP, H.323 VoIP;

·         Питание: От внешнего блока питания 15В, 1.2А. Другие номиналы блока питания не допускаются. В комплект входит адаптер для включения в розетку переменного тока 220В, 50 Гц. Максимальная потребляемая мощность из сети 18Вт;

·         Каналов ПГС: 8;

·         Дискретных входов: 22 (типа сухой контакт или охранный);

·         Каналов управления: 4 типа сухой контакт (обычное реле max 250В, 2А);

·         Температурных входов: 2;

·         Аналоговых входов: 0;

·         Дополнительно:

- Функция PoE* (15В), концентратор выступает в качестве питающего (PSE) устройства, а так же реализована встроенная грозозащита Ethernet-порта.

- Поддержка протоколов PPPTP, PPPoE, OpenVPN, DHCP, SSH, DNS, SNMP

- Встроенный брандмауэр (firewall)

- Сторожевой таймер

- Встроенный ИБП (12V 0.8Ah);

·         Срок службы, лет: 10



В качестве ИБП используется встроенный AGM аккумулятор 12В, 0.8 А*ч:

·         с автоматической зарядкой,

·         защитой от чрезмерного разряда

·         дистанционным контролем напряжения

На концентраторе реализован один выход питания от внутреннего ИБП 0.3А, 15В. Используется для питания RS-устройств без гальванической развязки.



УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

На КУН-IP8 установлена операционная система на ядре Linux, а также специализированное программное обеспечение, обеспечивающее работу устройства. Концентратор подключается к локальной компьютерной Ethernet сети по интерфейсу RJ-45. Для подключения КУН-IP8 к оптоволоконной сети следует использовать медиаконверторы. Для настройки устройства и взаимодействия с управляющей диспетчерской программой реализован WEB-сервер. КУН-IP8 в общем случае не инициирует сетевых подключений, а лишь отвечает на запросы рабочей программы (OPC-сервера). Исключение составляет функционал push-уведомлений, который будет доступен в следующих версиях прошивок.



Открытые сетевые подключения на КУН-IP8:

·         TCP 80 - доступ к WEB-интерфейсу, получение текущего состояния информационных входов по протоколу HTTP;

·         TCP 5000 - обмена данными с устройствами, подключенными к RS-485;

·         TCP 1720 - управления сессией IP-телефонии H.323;

·         UDP 6000..6199 - IP-телефония H.323;

·         RTP 5000..5999 - IP-телефония H.323.
