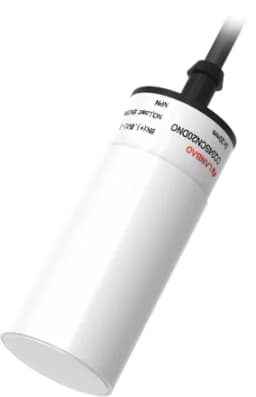

CQ34SCN20ATC Емкостной датчик

Напряжение питания, Uраб.: 20…250 В AC
Диапазон рабочих температур: -25°С...+70°С
Степень защиты по ГОСТ 14254-96: IP67
Материал корпуса: PBT
Присоединение / Подключение: Кабель
Тип контакта / Структура выхода: НЗ Размыкающий
Тип корпуса: Цилиндрический
Способ подключения: Кабель
Тип выходного сигнала: другой
Тип монтажа: Невстраиваемый
Рабочее расстояние срабатывания: 20 мм
Диаметр гладкого корпуса: ∅34
Датчик емкостный бесконтактный CQ34SCN20ATC предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.

Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
