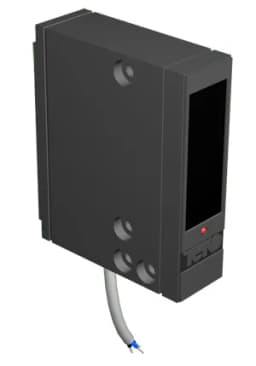

Бесконтактный выключатель OV I61P5-43N-R1000-LZ

Диапазон рабочих температур: -15°С...+65°С
Степень защиты по ГОСТ 14254-96: IP65
Категория применения / применяемость: DC13
Дальность действия: 1000 мм
Диапазон рабочих напряжений, Uраб.: 10...30 В DC
Допустимая емкость нагрузки: 0,02 мкФ
Допустимая освещенность окружающей среды: 2000 Люкс
Задержка включения / отключения, не более: 5 мс
Защита от короткого замыкания: Есть
Защита от переполюсовки: Есть
Кол-во проводов: 4
Максимальный рабочий ток, Imax: 250 мА
Материал корпуса: Полиамид
Падение напряжения при Imax, Ud: ≤2,5 В
Присоединение / Подключение: Кабель 4х0,25 кв. мм
Световая индикация: Есть
Собственный ток потребления, Io: ≤25 мА
Спектр излучения: инфракрасный
Тип выключателя: Тип D
Тип контакта / Структура выхода: NPN Переключающий
Частота циклов оперирования, f: 100 Гц
Тип корпуса: Прямоугольный
Способ подключения: Кабель
Корпус: Прямоугольный
Расстояние срабатывания (1): от 0,5 до 1,8 м
Регулировка чувствительности: с регулировкой
Питание: DC
Функция выходного сигнала: ИЛИ Переключающий
Схема подключения: 4х проводный
Материал линзы: -
Тип выходного сигнала (3): NPN
Размер прямоугольного корпуса, ДлxВxШ: 71x85x25
Выключатель (датчик) оптический предназначен для обнаружения контролируемого объекта и коммутации исполнительных устройств промышленной автоматики.
OV I61P5-43N-R1000-LZ - датчик типа D, диффузный, с отражением от объекта.
Датчик состоит из излучателя и приемника, установленных в одном корпусе.
Луч света инфракрасного спектра от излучателя попадает на контролируемый объект и, отражаясь от него, попадает в приемник, вызывая изменение выходного сигнала датчика.
Аналог с разъемным подключением:
