Кабеленесущие системы: что это такое и для чего они нужны?

13.05.2025

Кабеленесущие системы (КНС) — это важные элементы для организации прокладки кабелей и проводов, которые обеспечивают как защиту, так и удобный доступ к проводке для обслуживания и ремонта. Эти системы бывают разных типов, и их выбор зависит от условий эксплуатации, типа кабелей и требуемой нагрузки. В этой статье мы рассмотрим различные виды кабеленесущих систем, их особенности, преимущества и недостатки, а также дадим рекомендации по правильному выбору.

Виды кабеленесущих систем

Кабеленесущие системы можно классифицировать на несколько типов в зависимости от материала и конструкции.

1. Пластиковые трубы

Пластиковые кабеленесущие системы (ПВХ) известны своей долговечностью, легкостью и стойкостью к коррозии. Они просты в монтаже и обслуживании, но имеют несколько ограничений, например, более низкую прочность и подверженность деформации при высоких температурах.

Преимущества пластиковых труб:

• Легкость и простота монтажа.

• Устойчивость к коррозии.

• Эстетичный внешний вид.

• Доступная цена.

Недостатки:

• Меньшая прочность по сравнению с металлом.

• Возможность деформации при высоких температурах.

1.1. Гладкие пластиковые трубы

Гладкие трубы из ПВХ представляют собой изделия с равномерным сечением и толщиной стенок. Они подходят для скрытого и открытого монтажа, могут выдерживать химические воздействия и высокие нагрузки.

1.2. Гофрированные пластиковые трубы

Гофрированные трубы из ПВХ, полиэтилена или полипропилена гибкие, что упрощает их монтаж. Эти трубы бывают как легкими для внутренних помещений, так и армированными для прокладки в земле.

Популярные товары из категории кабеленесущие системы

2. Металлические лотки

Металлические системы более прочные, чем пластиковые, и лучше устойчивы к температурным колебаниям. Они применяются в более сложных и требовательных условиях, таких как промышленность.

Преимущества металлических лотков:

• Высокая прочность.

• Устойчивость к температурным колебаниям.

Недостатки:

• Больший вес.

• Более высокая стоимость и сложность монтажа.

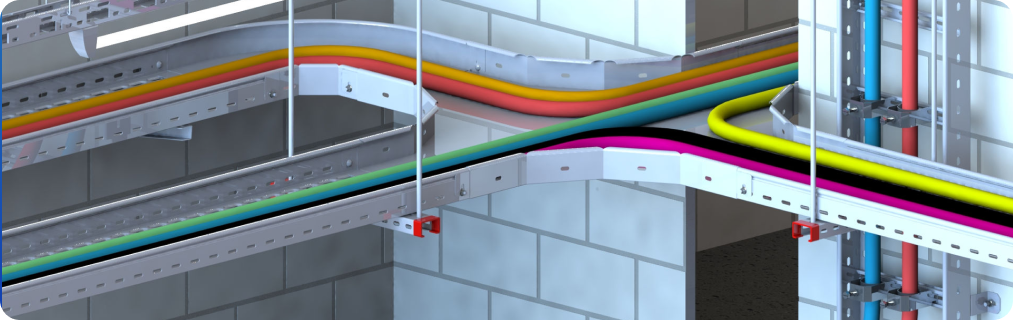

2.1. Перфорированные металлические лотки

Эти лотки имеют отверстия для улучшенного теплообмена и удобства монтажа. Их используют для прокладки кабелей среднего напряжения.

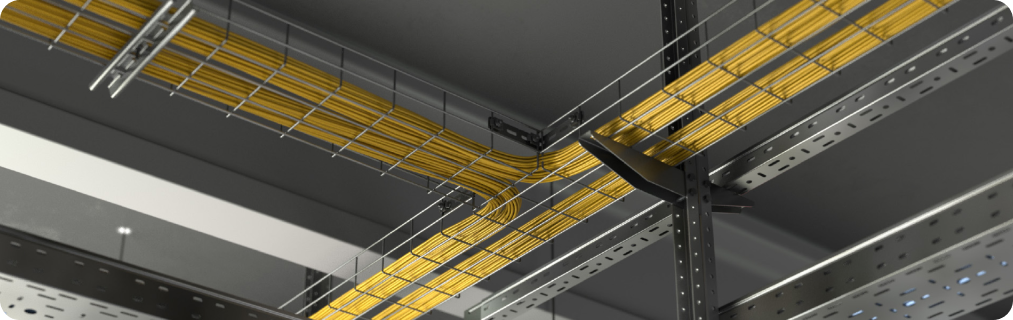

2.2. Проволочные лотки

Изготавливаются из стальной проволоки и применяются для слаботочных сетей. Хотя они не обеспечивают высокой защиты от внешних воздействий, они дешевле и проще в установке.

2.3. Лестничные металлические лотки

Идеальны для открытой прокладки и легкого доступа к кабелям. Эти лотки обеспечивают надежность и стоят недорого, но их используют для небольших нагрузок.

2.4. Сплошные металлические лотки

Это самые дорогие и трудоемкие в монтаже лотки, которые обеспечивают максимальную защиту, но имеют ограниченный доступ и плохое теплоотведение.

3. Дополнительные виды кабеленесущих систем

Помимо труб и лотков, существуют и другие варианты, такие как кабель-каналы и металлорукава, которые также обеспечивают защиту проводки и упрощают монтаж в ограниченных пространствах.

• Кабель-каналы (пластиковые и металлические) — замкнутые профили для проводки, часто применяемые в жилых и офисных помещениях.

• Металлорукава и спиральные бандажи — гибкие решения, подходящие для монтажа в ограниченных пространствах.

Как выбрать кабеленесущую систему

Правильный выбор кабеленесущей системы зависит от нескольких факторов:

1. Тип прокладки

• Открытая или скрытая прокладка — для открытой прокладки подходят лестничные металлические лотки или гофрированные трубы, для скрытой — гладкие пластиковые трубы или кабель-каналы.

2. Цели использования и тип кабелей

Выбор зависит от того, какие кабели нужно прокладывать (сильного или слабого тока) и какие требования к защите кабелей (например, от механических повреждений или воздействия химических веществ).

3. Нагрузочные характеристики трассы

Рассмотрите, какой уровень нагрузки кабельной системы будет выдерживать. Например, для прокладки высоковольтных кабелей необходимы более прочные системы, такие как металлические лотки.

4. Эксплуатационные условия

• Температурные колебания.

• Влажность.

• Воздействие химических веществ.

5. Пожарная безопасность

Особое внимание стоит уделить стойкости материалов к возгоранию, особенно в помещениях с высокими требованиями к безопасности.

6. Потребность в разделении и экранировании кабелей

Если необходимо разделить кабели или обеспечить экранирование от внешних воздействий, следует выбрать более сложные системы, такие как сплошные металлические лотки или кабель-каналы.

Заключение

Кабеленесущие системы играют ключевую роль в организации безопасной и удобной прокладки кабелей. Выбор подходящей системы зависит от множества факторов, включая тип прокладки, эксплуатационные условия и требования к безопасности. Учитывая все эти аспекты, можно обеспечить долговечность и надежность проводки, а также упростить её обслуживание и ремонт.
