Для чего нужен металлорукав
Металлорукав — это гибкая металлическая трубка с полостью для размещения внутри различных элементов:
Кабели и провода:
- Электрические кабели для питания
- Силовые провода
- Слаботочные линии (телефонные, интернет-кабели)
- Кабели связи и передачи данных
Шланги и трубки:
- Гидравлические шланги
- Трубки для подачи газа или жидкостей
Оптоволоконные линии:
- Кабели для высокоскоростной передачи данных
Термопары и датчики:
- Линии управления температурными и технологическими процессами
Металлорукава обеспечивают защиту этих объектов от механических повреждений, воздействия влаги, пыли, ультрафиолетового излучения, химических веществ и других агрессивных факторов

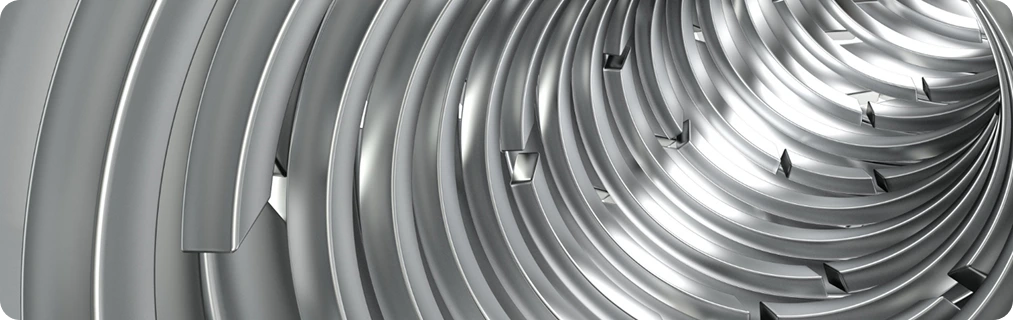

Как изготавливается металлорукав?
Процесс производства металлорукавов включает несколько этапов. Сначала берут металлическую полосу толщиной 0,25–0,3 миллиметров и формируют ее в трубку. Полосы соединяются между собой с использованием шайб и болтов, а сварка выполняется автоматической фреоновой установкой. Для проверки качества применяется лазерный контроль, при котором ширина сварного шва не должна превышать 1,5 толщины стенки трубы.
Гофрированная поверхность создаётся с помощью роликов, которые варьируются по габаритам и конфигурациям. Чем мельче сегменты гофры, тем тоньше стенки и выше гибкость металлорукава.
Для чего нужен металлорукав
Металлорукав служит для:
Защиты кабелей и проводов:
- От физических воздействий (удары, сдавливание, растяжение)
- От влияния коррозионных сред, таких как пыль, вода, масла, химические вещества
Обеспечения гибкости и удобства монтажа:
- Гибкая конструкция позволяет прокладывать кабели в условиях ограниченного пространства и при сложной траектории
Экранирования электромагнитных помех:
- Металлический корпус металлорукава препятствует проникновению электромагнитных излучений, что особенно важно для точной передачи данных
Пожаробезопасности:
- Металлорукав защищает кабели от возгорания при перегреве или коротком замыкании, предотвращая распространение огня
Сохранения эстетики и упорядочивания проводки:
- Позволяет скрыть провода и сделать их расположение аккуратным, что особенно важно в офисах, торговых центрах и на объектах с высокими требованиями к дизайну
Размеры металлорукавов
Он изготавливается из сплавов металлических лент (например, стали, алюминия) и бывает диаметром до 100 миллиметров и длиной до 100 метров
Популярные товары из категории металлорукав
Виды металлорукавов
Эти устройства имеют широкий набор характеристик для различных условий эксплуатации:
По уровню сопротивляемости нагрузкам:
-
Легкие: отличаются гибкостью и низкой механической прочностью; используются в условиях минимальных опасностей.
-
Средние: обладают большей прочностью; подходят для скрытой прокладки, включая грунт.
-
Тяжелые: максимально прочные; применяются в общественных местах (метро, больницы, школы).
-
Армированные: имеют армирующий элемент и пластиковую оболочку.
По материалу изготовления:
-
Оцинкованные: из стальной ленты с цинковым покрытием; подходят для песчаных грунтов.
-
Жестяные: из холоднокатаной стали с защитным покрытием.
-
Нержавеющие: устойчивы к влажным средам, подходят для сырых грунтов.
-
Алюминиевые: обладают устойчивостью к перепадам температуры, легкостью, долговечностью.
По форме сечения:
-
Круглые: универсальны.
-
Эллипсоидные: применяются в телекоммуникационных туннелях.
По наличию защитной оболочки:
-
С изоляцией ПВХ: устойчивы к влаге, агрессивным средам, ультрафиолету.
-
Без изоляции: используются в менее агрессивных условиях.
ГОСТ Р 58621-2019 — это национальный стандарт Российской Федерации, который устанавливает требования к металлическим гибким рукавам и их соединительным элементам. Его основное назначение — регламентация параметров, характеристик и правил применения таких изделий в различных сферах.
Когда необходим металлорукав?
Согласно Правилам устройства электроустановок (ПУЭ), использование металлических гофрированных оболочек обязательно в ряде случаев:
В помещениях с горючими стенами
- Металлорукав используется для открытой прокладки кабелей на стенах из дерева, пластика и других горючих материалов
В увлажненных стенах
- Применяется при монтаже проводки внутри конструкций, подверженных постоянной сырости
В сложных температурных условиях
- Необходим в помещениях с резкими колебаниями температуры или высокой тепловой нагрузкой, таких как: котельные, кухонные производства, бани
В местах с интенсивным механическим воздействием
Применяется для обеспечения защиты кабелей в зонах с риском физических воздействий, таких как
- Пилорамы
- Автосервисы
- Производственные мастерские
Для уличной прокладки
- Подходит для установки кабелей на открытых пространствах, в том числе подвесным способом
Для прокладки в грунте
- Обеспечивает герметичность и защиту проводки от внешних факторов под землёй
Использование металлорукава позволяет не только обеспечить надежную защиту кабелей, но и соответствовать требованиям пожарной и электрической безопасности.
Рекомендации по монтажу металлорукавов
Перед началом монтажа убедитесь, что у вас есть достаточное количество креплений и соединительных муфт. Вводные и соединительные муфты играют ключевую роль, обеспечивая герметичное соединение элементов в единую линию. Это предотвращает попадание внутрь рукавов влаги, пыли и грязи. Экономить на креплениях не рекомендуется, так как это может снизить срок службы конструкции и повысить риск для здоровья и безопасности при неправильной установке.
Основные шаги монтажа:
-
Подготовка схемы и разметка
Создайте подробную схему прокладки кабелей и выполните разметку на поверхности. -
Правильное хранение
Храните шланги в закрытых помещениях, избегая воздействия агрессивной внешней среды. -
Монтаж опор
Перед укладкой металлорукавов установите опоры, чтобы обеспечить их надежную фиксацию. -
Проверка состояния рукава
Перед началом работы убедитесь, что рукава не имеют повреждений и чисты внутри и снаружи. -
Разматывание бухты
Разматывайте металлорукав аккуратно, избегая чрезмерного натяжения и скручивания, чтобы сохранить его прочностные характеристики. -
Предотвращение попадания сварки
При выполнении сварочных работ исключите попадание искр и горячих частиц на металлорукав, чтобы избежать его повреждения или возгорания. -
Контроль условий эксплуатации
Периодически проверяйте эксплуатационные параметры (температуру, давление), чтобы продлить срок службы конструкции.
